Flexible dans la production avec un confort d'utilisation maximal
Les temps de préparation affectent votre productivité ? Nos TruFiber S vous permettront de paralléliser vos processus de production.
Les lasers à fibre multimodes s'utilisent de manière très variée – depuis la construction de machines et d'installations jusque dans l'industrie automobile, en passant par l'usinage de tôles. Avec une puissance maximale de 12 kW et jusqu'à deux sorties laser enfichables, ils peuvent s'intégrer de manière flexible dans les lignes de production et s'adapter à de nouveaux processus en cas de modifications dans les tâches de production. Vous obtenez tout d'un seul et même fournisseur : laser, commande, guidage faisceau, optique d'usinage, groupe de refroidissement et système de capteurs sont parfaitement harmonisés les uns en fonction des autres.
Grâce à deux sorties laser enfichables, il est possible de travailler sur une station pendant que l'autre est en cours de préparation. Cela évite les temps d'immobilisation. Il est alors possible de travailler successivement avec une puissance pleine ou fractionnée.
La technique de formage de faisceau BrightLine Weld réduit les projections lors du soudage à pleine puissance laser pour atteindre ainsi une vitesse d'usinage et une productivité supérieures, tout en maintenant une qualité impeccable du cordon de soudure.
Le câble à fibre optique de jusqu'à 50 m permet une intégration flexible des machines ; les sorties laser enfichables en libre-service et l'absorbeur proposé en option facilitent les opérations de maintenance et les diagnostics à distance.
La régulation active de la puissance maintient la puissance laser constante avec une précision de +/- 1 %, elle assure des résultats d'usinage constamment précis, et ce, sur toute la durée d'utilisation. Une construction robuste et protégée de la poussière garantit une fiabilité optimale avec un fonctionnement 24/7.
Soudage de jeux de barres
Votre défi : le soudage de pôles de batterie avec des rails conducteurs requiert une conductivité électrique élevée ainsi qu'une stabilité mécanique et des processus à faibles projections. En outre, des différences de hauteur doivent être identifiées et compensées de manière sûre.
Notre recommandation laser : le TruFiber S avec BrightLine Weld permet des soudures précises et reproductibles avec un apport minimal de chaleur. La grande qualité du faisceau assure des temps de cycle rapide – idéal pour une production en série rentable et stable.
Soudage Can-Cap
Votre défi : le soudage étanche au gaz des éléments de cellules de batterie prismatiques doit garantir une liaison robuste et une profondeur de pénétration uniforme de la soudure. Les projections métalliques doivent être en plus évitées et l'apport de chaleur limité pour protéger les pièces à l'intérieur de la batterie.
Notre recommandation laser : le laser à fibre multimode TruFiber S fournit la qualité de faisceau nécessaire pour différentes épaisseurs de matière et tailles de composants. BrightLine Weld permet un soudage à faibles projections. En outre, la régulation active de la puissance garantit des résultats reproductibles durablement – pour une étanchéité fiable et une stabilité de processus.
Soudage laser de moteurs électriques
Votre défi : les contacts des hairpins dans les entraînements électriques nécessitent des cordons de soudure peu poreux pour atteindre une conductivité et résistance en fatigue optimales. Par ailleurs, des temps de cycle rapides et une documentation de qualité minutieuse sont essentiels.
Notre recommandation laser : le TruFiber S avec BrightLine Weld permet un soudage à faibles projections et un apport maximal d'énergie dans le point de soudage. La régulation active de la puissance assure des résultats reproductibles sur le long terme, tandis que l'interface de capteur en option permet l'intégration de systèmes de surveillance de processus établis en vue de l'assurance qualité et de la documentation.
Soudage assisté par scanner dans l'industrie automobile
Votre défi : lors du soudage de composants soumis à des chocs, les cordons de soudure doivent présenter une grande résistance en fatigue pour pouvoir fonctionner fiablement, même en cas d'accidents. Des géométries 3D complexes, comme les C, constituent des défis supplémentaires en termes de processus de soudage.
Notre recommandation laser : les systèmes optiques 3D du TruFiber S garantissent des cordons de soudure précis et stables, même en cas de composants complexes. Grâce à la possibilité d'alimenter plusieurs stations de travail successivement avec un laser, le processus est à la fois efficace et flexible.
|
TruFiber 3000 S (FD45)
Comparer le produit
|
TruFiber 3001 S (FD45)
Comparer le produit
|
TruFiber 4000 S (FD45)
Comparer le produit
|
TruFiber 4001 S (FD45)
Comparer le produit
|
TruFiber 6000 S (FD45)
Comparer le produit
|
TruFiber 6001 S (FD45)
Comparer le produit
|
TruFiber 9000 S (FD45)
Comparer le produit
|
TruFiber 9001 S (FD45)
Comparer le produit
|
TruFiber 12001 S (FD45)
Comparer le produit
|
|
|---|---|---|---|---|---|---|---|---|---|
| Paramètres laser | |||||||||
| Puissance laser | 3000 W | 3000 W | 4000 W | 4000 W | 6000 W | 6000 W | 9000 W | 9000 W | 12000 W |
| Constante de puissance type à la puissance nominale pendant 8 heures à température ambiante constante | ± 0.5 % | ± 0.5 % | ± 0.5 % | ± 0.5 % | ± 0.5 % | ± 0.5 % | ± 0.5 % | ± 0.5 % | ± 0.5 % |
| Constante de puissance max. à la puissance nominale pendant 8 heures à température ambiante constante | ± 1 % | ± 1 % | ± 1 % | ± 1 % | ± 1 % | ± 1 % | ± 1 % | ± 1 % | ± 1 % |
| Plage de puissance réglage en continu | 60 W - 3000 W Régulation de la puissance activée | 60 W - 3000 W Régulation de la puissance activée | 120 W - 4000 W Régulation de la puissance activée | 120 W - 4000 W Régulation de la puissance activée | 120 W - 6000 W Régulation de la puissance activée | 120 W - 6000 W Régulation de la puissance activée | 180 W - 9000 W Régulation de la puissance activée | 180 W - 9000 W Régulation de la puissance activée | 240 W - 12000 W Régulation de la puissance activée |
| Qualité du faisceau | 2 mm▪mrad | 4 mm▪mrad | 2 mm▪mrad | 4 mm▪mrad | 2 mm▪mrad | 4 mm▪mrad | 2 mm▪mrad | 4 mm▪mrad | 4 mm▪mrad |
| Longueur d'onde | 1080 nm | 1080 nm | 1080 nm | 1080 nm | 1080 nm | 1080 nm | 1080 nm | 1080 nm | 1080 nm |
| Diamètre câble à fibre optique | ≥ 50 μm | ≥ 100 μm | ≥ 50 μm | ≥ 100 μm | ≥ 50 μm | ≥ 100 μm | ≥ 50 μm | ≥ 100 μm | ≥ 100 μm |
| Modèle | |||||||||
| Largeur | 600 mm | 600 mm | 600 mm | 600 mm | 600 mm | 600 mm | 600 mm | 600 mm | 600 mm |
| Hauteur | 1325 mm | 1325 mm | 1325 mm | 1325 mm | 1325 mm | 1325 mm | 1325 mm | 1325 mm | 1325 mm |
| Profondeur | 950 mm | 950 mm | 950 mm | 950 mm | 950 mm | 950 mm | 950 mm | 950 mm | 950 mm |
| Nombre max. câbles à fibre optique | 1 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
| Implantation | |||||||||
| Température ambiante | 5 °C - 45 °C | 5 °C - 45 °C | 5 °C - 45 °C | 5 °C - 45 °C | 5 °C - 45 °C | 5 °C - 45 °C | 5 °C - 45 °C | 5 °C - 45 °C | 5 °C - 45 °C |
|
TruFiber 3000 S (FD45)
|
TruFiber 3001 S (FD45)
|
TruFiber 4000 S (FD45)
|
TruFiber 4001 S (FD45)
|
TruFiber 6000 S (FD45)
|
TruFiber 6001 S (FD45)
|
TruFiber 9000 S (FD45)
|
TruFiber 9001 S (FD45)
|
TruFiber 12001 S (FD45)
|
|
|---|---|---|---|---|---|---|---|---|---|
| Paramètres laser | |||||||||
| Puissance laser | 3000 W | 3000 W | 4000 W | 4000 W | 6000 W | 6000 W | 9000 W | 9000 W | 12000 W |
| Constante de puissance type à la puissance nominale pendant 8 heures à température ambiante constante | ± 0.5 % | ± 0.5 % | ± 0.5 % | ± 0.5 % | ± 0.5 % | ± 0.5 % | ± 0.5 % | ± 0.5 % | ± 0.5 % |
| Constante de puissance max. à la puissance nominale pendant 8 heures à température ambiante constante | ± 1 % | ± 1 % | ± 1 % | ± 1 % | ± 1 % | ± 1 % | ± 1 % | ± 1 % | ± 1 % |
| Plage de puissance réglage en continu | 60 W - 3000 W Régulation de la puissance activée | 60 W - 3000 W Régulation de la puissance activée | 120 W - 4000 W Régulation de la puissance activée | 120 W - 4000 W Régulation de la puissance activée | 120 W - 6000 W Régulation de la puissance activée | 120 W - 6000 W Régulation de la puissance activée | 180 W - 9000 W Régulation de la puissance activée | 180 W - 9000 W Régulation de la puissance activée | 240 W - 12000 W Régulation de la puissance activée |
| Qualité du faisceau | 2 mm▪mrad | 4 mm▪mrad | 2 mm▪mrad | 4 mm▪mrad | 2 mm▪mrad | 4 mm▪mrad | 2 mm▪mrad | 4 mm▪mrad | 4 mm▪mrad |
| Longueur d'onde | 1080 nm | 1080 nm | 1080 nm | 1080 nm | 1080 nm | 1080 nm | 1080 nm | 1080 nm | 1080 nm |
| Diamètre câble à fibre optique | ≥ 50 μm | ≥ 100 μm | ≥ 50 μm | ≥ 100 μm | ≥ 50 μm | ≥ 100 μm | ≥ 50 μm | ≥ 100 μm | ≥ 100 μm |
| Modèle | |||||||||
| Largeur | 600 mm | 600 mm | 600 mm | 600 mm | 600 mm | 600 mm | 600 mm | 600 mm | 600 mm |
| Hauteur | 1325 mm | 1325 mm | 1325 mm | 1325 mm | 1325 mm | 1325 mm | 1325 mm | 1325 mm | 1325 mm |
| Profondeur | 950 mm | 950 mm | 950 mm | 950 mm | 950 mm | 950 mm | 950 mm | 950 mm | 950 mm |
| Nombre max. câbles à fibre optique | 1 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
| Implantation | |||||||||
| Température ambiante | 5 °C - 45 °C | 5 °C - 45 °C | 5 °C - 45 °C | 5 °C - 45 °C | 5 °C - 45 °C | 5 °C - 45 °C | 5 °C - 45 °C | 5 °C - 45 °C | 5 °C - 45 °C |
Optimisez votre laser en ajoutant des fonctions supplémentaires
TRUMPF vous offre des solutions élaborées pour rendre votre production plus efficiente, plus sûre et plus transparente. Qu'il s'agisse de surveillance, d'enregistrement de données ou d'interfaces, découvrez les fonctions intelligentes pour configurer nos lasers à fibre selon vos propres exigences.
Grâce à la formation de faisceau brevetée 2 en 1 BrightLine Weld, il est possible de répartir la puissance laser de manière flexible entre le noyau et l'anneau. Le faisceau annulaire permet d'agrandir et de stabiliser l'ouverture du passage de vapeur pour que les gaz de process puissent mieux s'échapper, et avoir ainsi un soudage à faibles projections, même à des vitesses élevées.
Votre avantage : un travail de retouche réduit, des cordons de soudure propres et un pilotage stable des processus – avec un contrôle absolu de la répartition de la puissance.
Grâce à la régulation active de la puissance, Active Power Control, la puissance laser reste stable à 100 % tout au long de la durée d'utilisation. Cette régulation intelligente de la puissance surveille continuellement la puissance de sortie de votre laser et adapte automatiquement la tension de diode dès que des divergences sont constatées.
Votre avantage : la réserve de puissance intégrée garantit que votre TruFiber S fonctionne en permanence avec une puissance nominale optimale sur toute la durée d'utilisation, et ce sans réajustement manuel.
Enregistrez et visualisez directement pendant le processus vos données définies individuellement à partir de lasers, de systèmes optiques et de capteurs de process – de manière précise et synchrone. Ces données restent exclusivement chez vous.
Votre avantage : un contrôle de qualité transparent, une traçabilité des processus et des informations pertinentes pour une production optimale.
Chaque laser nécessite une dissipation fiable de la chaleur. C'est pourquoi nous proposons des groupes de refroidissement adaptés à vos conditions. Différentes variantes sont disponibles en fonction de vos besoins, notamment des échangeurs de chaleur externes ainsi que des refroidisseurs eau/eau ou eau/air.
Votre avantage : un système de refroidissement parfaitement adapté à votre laser, fabriqué selon nos strictes spécifications – pour une disponibilité et une durée d'utilisation maximales de votre installation.
Le TruFiber S alimente en puissance laser jusqu'à deux stations de travail simultanément ou alternativement. Vous pouvez brancher vous-même les câbles à fibre optique par des systèmes Plug & Play. Tandis que Power-Sharing fait fonctionner les deux stations avec une puissance variable, la fonction de temps partagé permet une utilisation alternée à pleine puissance.
Votre avantage : une flexibilité supérieure dans la planification de vos ateliers et une augmentation de la productivité grâce à des tâches exécutées en parallèle ou à une utilisation efficace du laser, puisqu'une station découpe au laser pendant que l'autre est préparée.
Le port de capteur facilement accessible permet de connecter des capteurs de processus externes de fournisseurs tiers pour la surveillance du processus de soudage. Ce connecteur de sortie mécanique permet l'intégration parfaite de systèmes de surveillance établis.
Votre avantage : en tant qu'intégrateur, vous avez la possibilité d'intégrer de manière homogène des solutions de capteurs éprouvées dans votre système complet.
Les lasers à fibre TRUMPF offrent des interfaces pour tous les systèmes de bus de terrain courants. Sont également disponibles : une interface en temps réel, une interface E/S parallèle numérique, une interface pour capteurs de processus, une interface logicielle OPC UA, une carte d'entrée analogique et une interface pour optiques intelligentes TRUMPF (CFO, PFO).
Votre avantage : une intégration simple et directe d'un laser TruFiber dans votre machine ou votre ligne de fabrication.
Dans le réseau laser TRUMPF, vous mettez en réseau un ou plusieurs lasers avec respectivement jusqu'à deux stations de travail. Votre laser partage sa puissance sur plusieurs stations ou les alimente avec la puissance totale en alternance. Vous pouvez ainsi combiner différentes applications entre elles.
Votre avantage : une productivité maximale et une utilisation optimale de vos ressources.
Avec l'absorbeur disponible en option, le TruFiber S peut être utilisé pour des diagnostics à distance sans nécessiter la présence d'un technicien SAV sur place. Le faisceau laser est dirigé dans l'absorbeur, ce qui permet un contrôle précis du bon fonctionnement, même dans le cadre de l'assistance à distance.
Votre avantage : une économie de temps et de coûts grâce à une analyse et un dépannage rapides qui évitent les arrêts de production.

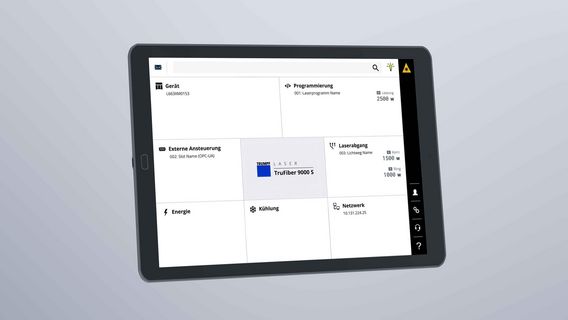

Commandez votre laser à fibre en toute simplicité avec le logiciel TruControl 2 via le Panel PC en option. L'interface utilisateur intuitive vous montre d'un coup d'œil l'état actuel du laser et vous guide de manière sûre tout au long de l'utilisation. Des affichages d'état clairs assurent une transparence complète, tandis que le système d'autorisation reposant sur des rôles empêche toute intervention non autorisée et garantit la stabilité des processus.
Votre avantage : une commande entièrement intégrée, spécialement optimisée pour votre laser, avec une utilisation confortable sur plusieurs terminaux, sans nécessiter de mesure supplémentaire. Une représentation claire des processus et une sécurité supérieure grâce aux autorisations d'accès en fonction des rôles.
Optique de focalisation programmable
Les optiques de focalisation programmables (PFO) dirigent le faisceau laser à l'aide de miroirs sur chaque position souhaitée de la zone d'usinage – sans bouger la pièce à usiner ou l'optique. Grâce à la boucle d'asservissement en temps réel, le laser atteint exactement sa cible. La construction robuste, avec un boîtier de collimateur protégé contre les rétroréflexions et une surveillance par capteurs de la lumière parasite, garantit un fonctionnement durable et fiable. Une interface permet une combinaison avec divers systèmes de capteurs pour surveiller les processus de TRUMPF ou de fournisseurs externes.
Optiques de focalisation
Les optiques de focalisation (BEO) focalisent le faisceau laser sur la pièce à usiner. Le point focal de la lentille est le point d'usinage de la pièce à usiner. En fonction du rapport d'image, vous bénéficiez de la qualité totale du faisceau laser dans les applications de haute précision ou vous travaillez avec une distance de travail prolongée dans les processus avec des diamètres plus larges ou des risques de projections. Comme le point d'usinage est fixe, les BEO doivent être déplacées sur un axe ou la pièce à usiner doit être réalisée sous l'optique. Le design modulaire permet une configuration optimale de l'optique en adéquation avec le processus d'usinage. Différentes fonctions sont disponibles, telles que Crossjet, la surveillance du verre de protection, les capteurs de process et VisionLine. Une sortie de faisceau bifocale et multifocale est également possible pour usiner une pièce à usiner à plusieurs endroits.
Il peut y avoir des différences par rapport à cette gamme de produits et à ces indications dans certains pays. Sous réserve de modification de la technologie, de l’équipement, du prix et de l’offre d’accessoires. Veuillez contacter votre interlocuteur local, afin de savoir si le produit est disponible dans votre pays.
